compensador compensado de corrente para linha de energia . design: ferrite toroidal core.plastic habitação, placa de base de pa ou animal de estimação. totalmente ou em parte em vaso ou encapsulado com resina. enrolamentos separados. caixa de plástico, placa de base com material retardador de chama (fr), ul94 v-0.
Marca:
MCTitem número.:
Current Compensated ChokesPorta de entrega:
ShanghaiForma de pagamento:
T/T in advance;PayPalnós somos iso9001 fábrica, especializada na fabricação de produtos do tipo bobina (tipos de transformadores, bobinas, indutores, núcleos de ferrite, bobinas transformador) por 10 anos na china. Se você está procurando bobinas de modo comum trifásico personalizado , bobinas compensadas atuais, podemos projetar e fornecer amostras grátis para o seu teste.
Detalhes rápidos
|
parte não: bobinas compensadas atuais |
nome de marca: mct |
|
classificação de tensão-u r : 250/440 vac |
custom made: disponível |
|
teste de alta tensão-u p : 2500vac-50hz-2seg |
logotipo: pode ser personalizado |
|
classificação atual -i r : às 50hz e 40 ° |
embalagem: caixa, pode costume |
|
tolerância de indutância: -30% a + 50% |
moq: qualquer quantidade |
|
freqüência de teste: -100khz para lr≤1mh |
oem: disponível |
|
desenhar: núcleo de ferrite toroidal |
transporte: ar, navio, etc |
|
Prazo de execução: 25 dias após o pagamento |
certificação: iso9001, rohs, ce |
informação de parte
Nome do Produto: chokes de modo comum de três / quatro fases para linha de energia
gama de produtos: transformadores, indutores, bobinas, bobinas, núcleos de ferrite.
aplicações: comutação de fontes de alimentação. supressão de interferências de modo comum e modo diferencial. Fontes de alimentação de modo de comutação de alta potência para produtos eletrônicos de consumo. linha de força sufoca.
tempo de amostras: 7-10 dias para peças personalizadas, 3-5 dias para peças padrão.
Detalhes da embalagem: pp embalagem cinto + embalagem exterior caixa de papel duro + embalagem interna de algodão ou bandeja de plástico pérola
especificação do produto
dados elétricos e número de peça (pn):
|
Eu r em um |
eu r em uh |
r dc / mΩ |
Φ um em mm |
pn |
|
10,0 |
2700 |
35 |
1,05 |
mct-bbb-c01 |
|
12,0 |
2400 |
25 |
1,25 |
mct-bbb-c02 |
|
16,0 |
1800 |
15 |
1,55 |
mct-bbb-c03 |
|
20,0 |
1200 |
10 |
1,65 |
mct-bbb-c04 |
|
25,0 |
1000 |
6 |
2,05 |
mct-bbb-c05 |
|
30,0 |
820 |
4 |
2,30 |
mct-bbb-c06 |
dados elétricos e número de peça (pn):
|
Eu r em um |
eu r em uh |
r dc / m Ω |
Φ um em mm |
pn |
|
10,0 |
4700 |
35 |
1,45 |
mct - bbb - c07 |
|
12,0 |
3900 |
25 |
1,55 |
mct - bbb - c08 |
|
16,0 |
3000 |
15 |
1,75 |
mct - bbb - c09 |
|
20,0 |
2000 |
10 |
2,05 |
mct - bbb - c10 |
|
25,0 |
1000 |
6 |
2,30 |
mct - bbb - c11 |
|
30,0 |
680 |
4 |
2,55 |
mct - bbb - c12 |
dados elétricos e número de peça (pn):
|
Eu r em um |
eu r em uh |
r dc / m Ω |
Φ um em mm |
pn |
|
8,0 |
4700 |
25 |
1,40 |
mct-bbb-c13 |
|
10,0 |
3900 |
20 |
1,60 |
mct-bbb-c14 |
|
12,0 |
3000 |
15 |
1,80 |
mct-bbb-c15 |
|
16,0 |
2400 |
10 |
2,10 |
mct-bbb-c16 |
|
22,0 |
2000 |
7 |
2,40 |
mct-bbb-c17 |
Se você tiver alguma dúvida, entre em contato conosco ou deixando seus comentários, nós lhe daremos uma resposta rápida.
email: sales003@mycoiltech.com
skype: sales003_125
contato: miss lily yu
tel: +86 551 6619 6829
indutor do filtro do afogador da modalidade comum da linha eléctrica da CA
bobinas de linha de energia actem alta indutância com baixa resistência. indutância dispersa muito pequena para supressão de interferência simétrica. alta capacidade de manipulação de pulso. muito boa relação indutância / corrente nominal. baixa altura (13,5 mm). adequado para solda por onda.nossas bobinas de estrangulamento de modo comum usadas principalmente em smps de alta frequência, filtros emi, conversores ac-dc em sistemas de energia distribuída, fornecedores de energia de comutação.
bobinas de linha de energia de modo comum para montagem de pcb
bobinas de linha de energia de modo comum. tensão nominal 300 v ac. Muito boa indutância e taxa de corrente nominal, adequado para solda por onda. corrente nominal 0,7 ... 2,3 a (+40 ° c). alta indutância com baixa resistência. baixa altura (13,5 mm). indutância dispersa muito pequena para supressão de interferência simétrica. alta capacidade de manipulação de pulso
Ee16 Moldura de transformador de energia comutação
4 + 4 pin horizontal ee16 bobina, Flyback Transformador Quadro. Bobbin tamanho = 17,7mmx21.0mmx13.5mm. linha Distance = 17.78mm. PIN Pitch = 3,81mm. Ee16 Transformador eletrônico amplamente utilizado na fonte de alimentação, no-break, equipamentos de informática, equipamentos médicos, computadores, alternando fontes de alimentação, equipamentos de comunicação, componentes de energia, eletrônicos de veículos Equipamentos.
transformador de corrente de potência de baixa tensão
transformador de corrente de baixa tensão é um dispositivo que pode converter alta corrente CA em corrente baixa e fácil de controlar. tem as características de excelente desempenho e precisão estável. Nós fabricamos vários transformadores de corrente de baixa tensão, bem-vindo personalizado e serviço de OEM.
indutor toroidal fixo com base de 10 pinos
bobina do indutor da microplaqueta do smd. Base indutora fenólica de 5 + 5 pinos. tamanho = 30,6 mm x 19,6 mm x 10,4 mm. passo do pino = 6,0 mm. distância paralela = 14,9 mm. Nós fabricamos indutor final para os clientes, especificações especiais disponíveis mediante solicitação. nossos indutores de alta corrente feitos com núcleo de ferrite macio, incluem nizn, mnzn, amorfo, núcleo de pó de ferro.
Bobina de transformador ee19 para transformador de potência Conjunto de bobinas de 3 + 3 pinos
Bobina de transformador ee19 de 3 + 3 pinos . Bobina de enrolamento horizontal. Enrolado de material de nylon duplo. Distância paralela = 12,5 mm. bobina de imersão. tamanho da bobina = 1mmx14.3mmx16.2mm. podemos fazer ferramentas de bobina. ul rec: 94v-0
bobinas de estrangulamento do indutor do modo comum de b25v com base
núcleo de ferrite t25Com base pode atingir alta supressão em faixas de baixa freqüência, tem design muito compacto, maior corrente possível com tamanhos pequenos. temperatura de operação: –40 ºC a +105 ºC, aceitar projetos personalizados.
bobina de alta tensão do transformador ei19 bobina vertical de 5 + 5 pinos
ei19 bobina vertical 10 pinos . Bobina de transformador de slot único ei19. distância paralela da bobina = 10,2 mm. passo do pino = 4 mm. bobina de transformador dip. podemos fazer novas ferramentas de bobina para atender a diferentes requisitos. ul rec: 94v-0.
indução de filtro de ondas uu16 indução de bobinas de bloqueio de modo comum
Enrolamento padrão série uu16 fornece uma grande indutância. Tem peso leve, baixo perfil no layout do núcleo vertical. A freqüência diferente exigida será atendida por material diferente.

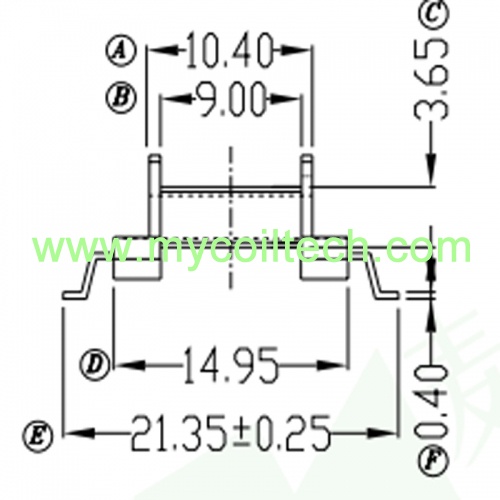

efd15 horizontal 6 + 6 pin smd bobina
