núcleo de ferrite série sqtem alta permeabilidade, maminly usado para indutor de potência, indutor de permeabilidade de alta frequência, bobinas de estrangulamento de modo comum e filtros emi. Nós podemos fornecer amostras para teste. a ordem pequena é aceitável.
Marca:
MCTitem número.:
SQ Series Ferrite CorePorta de entrega:
Shanghaialta qualidadenúcleos de ferreite sofe série sqde mct. temos vários coress magnético, fabricamos transformadores de alta freqüência, indutores de bobina e filtro emi. Nós podemos fornecer amostras para os clientes para testes em primeiro lugar, design personalizado também está disponível. Se você está interessado em nossas partes, entre em contato conosco.
detalhes rápidos
|
número da peça: núcleo de ferrite série sq |
nome de marca: mct |
|
material: núcleo de ferrite mn-zn |
logotipo: pode ser personalizado |
|
tipo: núcleo de alta permeabilidade |
oem: disponível |
|
características: indutor de potência de alta freqüência, indutor de modo comum |
moq: qualquer quantidade |
|
embalagem: caixa, pode ser personalizado |
custom made: disponível |
|
Prazo de execução: 25 dias após o pagamento |
certificação: iso9001, rohs, ce |
informação de parte
Nome do Produto:núcleo de ferrite magnética macia quadrada para indutor de filtro
gama de produtos: transformadores, indutores, bobinas, bobinas, núcleos de ferrite.
aplicações: filtrar transformadores de modo comum. televisores a cores. inversor máquina de solda, chapeamento de alimentação. computadores, monitores e outros equipamentos eletrônicos.
tempo de amostras: 7-10 dias para peças personalizadas, 3-5 dias para peças padrão.
detalhes de envio: por via aérea, por navio, etc.
vantagens: nossa fábrica é composta de 500 pessoas, grande saída pode ser terminado a cada dia.
Nós temos uma equipe técnica composta por 5 engenheiros experientes.
todos os materiais são protegidos pelo meio ambiente. umaceitamos serviços personalizados e de design.
Detalhes do produto
núcleo de ferrite série sq
|

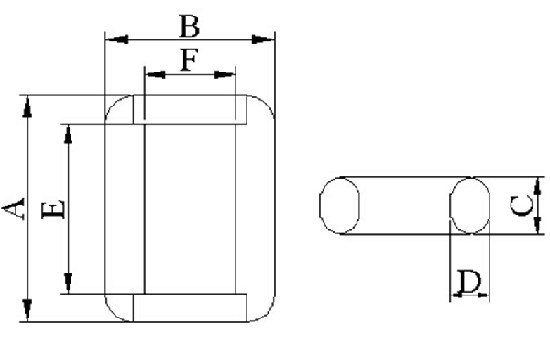

型号 tipo |
尺寸 dimensão (milímetros) |
重量 |
|||||
|
A |
b |
c |
D |
E |
f |
||
|
sq1515 |
15,2 ± 0,4 |
15,2 ± 0,4 |
5,1 ± 0,30 |
4,7 ± 0,30 |
11,0 ± 0,4 |
5,90 ± 0,4 |
3,65 g |
|
sq1614 |
16,5 ± 0,5 |
14,0 ± 0,3 |
5,0 ± 0,20 |
4,5 ± 0,20 |
12,5 ± 0,5 |
5,00 ± 0,3 |
3,60g |
|
sq1916 |
19,0 ± 0,5 |
16,0 ± 0,5 |
5,5 ± 0,20 |
5,0 ± 0,15 |
14,0 ± 0,5 |
6,00 ± 0,5 |
5,10g |
|
sq1918 |
19,0 ± 0,4 |
18,3 ± 0,4 |
5,5 ± 0,20 |
5,04 ± 0,20 |
14,0 ± 0,3 |
8,22 ± 0,3 |
5,50 g |
|
sq2018 |
20,4 ± 0,4 |
18,3 ± 0,5 |
5,5 ± 0,20 |
5,04 ± 0,20 |
14,0 ± 0,3 |
8,22 ± 0,3 |
6,20 g |
|
sq2318 |
22,8 ± 0,4 |
18,1 ± 0,4 |
5,0 ± 0,30 |
4,5 ± 0,25 |
14,8 ± 0,4 |
9,10 ± 0,4 |
5,90 g |
|
sq2418 |
24,0 ± 0,3 |
17,5 ± 0,4 |
6,0 ± 0,20 |
5,5 ± 0,25 |
20,0 ± 0,3 |
6,50 ± 0,4 |
7,60g |
|
sq2521 |
24,7 ± 0,5 |
21,3 ± 0,5 |
5,2 ± 0,20 |
4,9 ± 0,20 |
15,9 ± 0,4 |
11,50 ± 0,4 |
7,50g |
|
sq2820 |
28,0 ± 0,4 |
20,0 ± 0,4 |
6,5 ± 0,20 |
6,0 ± 0,25 |
22,0 ± 0,4 |
8,00 ± 0,4 |
10,50 g |
|
sq4319 |
43,0 ± 0,8 |
19,2 ± 0,4 |
6,8 ± 0,25 |
6,1 ± 0,25 |
33,0 ± 0,6 |
7,00 ± 0,4 |
17,50g |
|
型号 tipo |
有效 参数 parâmetro efetivo |
al 值 al （nh / n2） |
||||||
|
c1 (milímetros-1) |
le (milímetros) |
ae (milímetros2) |
ve (mm3) |
m5p |
m7p |
m10p |
m12p |
|
|
sq1515 |
2,64 |
39,36 |
14,87 |
586,00 |
|
|
3000 ± 30% |
3500 ± 30% |
|
sq1614 |
2,74 |
39,91 |
14,57 |
581,35 |
|
|
4200 ± 30% |
5000 ± 30% |
|
sq1916 |
2,46 |
47,28 |
19,20 |
908,26 |
|
|
4600 ± 30% |
5600 ± 30% |
|
sq1918 |
2,77 |
53,83 |
17,34 |
933,07 |
|
|
4500 ± 30% |
5400 ± 30% |
|
sq2018 |
2,51 |
55,15 |
21,92 |
1209,20 |
|
|
3700 ± 30% |
4500 ± 30% |
|
sq2318 |
2,63 |
58,59 |
22,34 |
1309,00 |
|
|
4600 ± 30% |
5000 ± 30% |
|
sq2418 |
2,81 |
52,88 |
18,75 |
991,99 |
|
|
4250 ± 30% |
4500 ± 30% |
|
sq2521 |
2,86 |
69,25 |
24,24 |
1678,36 |
|
|
4800 ± 30% |
5300 ± 30% |
|
sq2820 |
2,43 |
67,57 |
27,78 |
1877,59 |
|
|
3700 ± 30% |
4500 ± 30% |
|
sq4319 |
2,46 |
96,88 |
39,30 |
3808,04 |
|
|
3500 ± 30% |
4500 ± 30% |
