filtro de ruído de núcleo de ferrite emi personalizado , que tem a capacidade de receber um pulso de absorção electrostática emi anel de absorção, o equipamento eletrônico para alcançar a compatibilidade eletromagnética (emi / emc) e a correspondente descarga eletrostática de padrão internacional.
Marca:
MCTitem número.:
EMI Ferrite CorePorta de entrega:
Shanghaianel de absorção emi / cordão multi-cordão na supressão de emi , incluindo ruídos de ruído e espigão na linha de energia, ele também tem a capacidade de receber um anel de absorção emi absorvendo pulso eletrostático, o equipamento eletrônico para atingir compatibilidade eletromagnética (emi / emc) e a descarga eletrostática padrão internacional correspondente, o uso pode ser mais de um cabo de núcleo ou um feixe de cabos multi-cabos através dele. usar uma vez para fortalecer sua eficácia. tipicamente valor de impedância e 25mhz para medir as características de absorção do núcleo.
Detalhes rápidos
|
part no: núcleo de ferrite emi |
nome de marca: mct |
|
supressão de emi |
custom made: disponível |
|
tempo das amostras ： 5-7 dias |
logotipo: pode ser personalizado |
|
embalagem: caixa, pode costume |
transporte: ar, navio, etc |
|
Prazo de execução: 25 dias após o pagamento |
moq: qualquer quantidade |
|
certificação: iso9001, rohs, ce |
oem: disponível |
informação de parte
Nome do Produto: emi soft ferrite para supressão de emi
aplicações: comunicação de dados, fornecimento de energia de equipamento industrial, equipamento médico, equipamento de teste, computadores, equipamento de tele-comunicação e electrónica do consumidor,
Detalhes da embalagem: pp embalagem cinto + embalagem exterior caixa de papel duro + embalagem interna de algodão ou bandeja de plástico pérola
tempo de amostras: 7-10 dias para peças personalizadas, 3-5 dias para peças padrão.
vantagens: nossa fábrica é composta de 500 pessoas, grande saída pode ser terminado a cada dia.
Nós temos uma equipe técnica composta por 5 engenheiros experientes.
todos os materiais são protegidos pelo meio ambiente. Aceitamos serviços personalizados e de design.

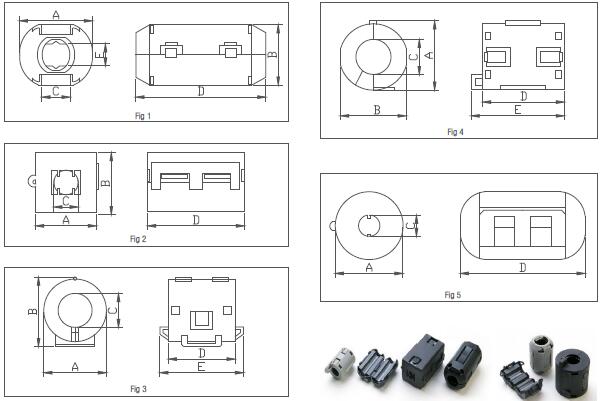

Detalhes do produto
|
mct pn |
FIG |
dimensão: mm |
impendência (Ω) min |
|||||
|
uma |
b |
c |
d |
e |
25 mhz |
100 mhz |
||
|
mct-rc35b |
|
13 ± 1 |
11,8 ± 1 |
5 ± 0,8 |
25,5 ± 1 |
2,5 ± 1 |
70 |
170 |
|
mct-rc50 |
|
16,5 ± 1 |
/ |
5 ± 0,8 |
29,5 ± 1 |
/ |
65 |
160 |
|
mct-rc70 |
|
15,5 ± 1 |
14 ± 1 |
7 ± 0,8 |
18 ± 1 |
22 ± 1 |
40 |
110 |
|
mct-rc70b |
|
16,5 ± 1 |
15 ± 1 |
7 ± 0,8 |
30 ± 1 |
2,5 ± 1 |
75 |
170 |
|
mct-rc90a |
|
20 ± 1 |
/ |
9 ± 0,8 |
31,5 ± 1 |
35,5 ± 1 |
75 |
205 |
|
mct-rc90b |
|
19,5 ± 1 |
18 ± 1 |
9 ± 0,8 |
35 ± 1 |
5,5 ± 1 |
80 |
200 |
|
mct-rc130b |
|
30 ± 1 |
/ |
13 ± 0,8 |
34 ± 1 |
39 ± 1 |
110 |
240 |
|
mct-rc1330b |
|
23,5 ± 1 |
22,2 ± 1 |
13,5 ± 0,8 |
36 ± 1 |
10,5 ± 1 |
65 |
165 |
|
mct-nf65 |
|
17,5 ± 1 |
19,5 ± 1 |
6,5 ± 0,8 |
32,5 ± 1 |
/ |
120 |
315 |
|
mct-nf100 |
|
22 ± 1 |
23,5 ± 1 |
10 ± 0,8 |
33 ± 1 |
/ |
70 |
235 |
|
mct-nf130 |
|
29 ± 1 |
30 ± 1 |
13 ± 0,8 |
32 ± 1 |
/ |
120 |
200 |
|
mct-rc16-13-8 |
|
19,5 ± 1 |
23 ± 1 |
8 ± 0,8 |
17 ± 1 |
23 ± 1 |
40 |
85 |
|
mct-rc16-16-8 |
|
19,5 ± 1 |
23 ± 1 |
8 ± 0,8 |
19,5 ± 1 |
/ |
60 |
140 |
Se você tiver alguma dúvida, entre em contato conosco ou deixando seus comentários, nós lhe daremos uma resposta rápida.
email: sales003@mycoiltech.com
skype: sales003_125
qq: 2783136957
contato: miss lily yu
