Na família de componentes eletrônicos, embora indutores e transformadores pertençam a componentes de conversão magnetoelétrica, suas composições estruturais apresentam diferenças significativas devido a diferentes orientações funcionais. Este artigo utilizará transformadores dos modelos EM15 e EE19, bem como indutores de modo comum uu10.0 e indutores de ferrite como exemplos para analisar as principais diferenças em suas composições.

1. Número de bobinas: a distinção funcional entre enrolamento simples e enrolamentos múltiplos

Como principal transportador de conversão de energia, o número de bobinas determina diretamente a função básica do componente.

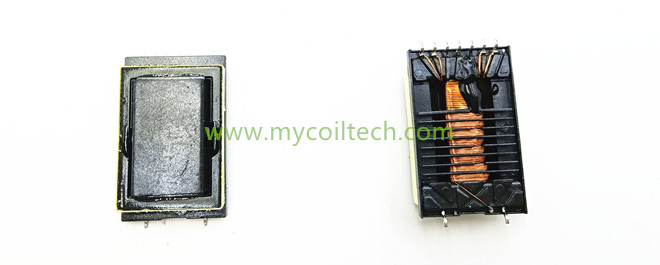

Tanto o EM15 quanto o EE19 são transformadores típicos e sua principal característica é conter pelo menos dois enrolamentos independentes. Tomando o EE19 transformador como exemplo , a bobina primária é conectada à tensão de entrada, e a bobina secundária emite a tensão convertida. Os dois grupos de bobinas realizam a transferência de energia por meio do acoplamento do núcleo magnético, e não há conexão elétrica entre eles. SMD-EM15 eletrônica de alta frequência transformador É frequentemente projetado com uma estrutura de enrolamento múltiplo. Além da bobina primária, pode conter 2 a 3 conjuntos de bobinas secundárias para atender aos requisitos de tensão de diferentes circuitos. Esse projeto de enrolamento múltiplo é a base para que os transformadores alcancem transformação de tensão, isolamento e casamento de impedância.

O projeto da bobina dos indutores segue o princípio de "enrolamento único". Embora o indutor de modo comum uu10.0 tenha dois grupos de bobinas na aparência, os dois grupos de bobinas têm direções de enrolamento opostas e o mesmo número de espiras, o que essencialmente pertence a um "enrolamento integrado de função única" e trabalha em conjunto para suprimir a interferência de modo comum. A estrutura do indutor de barra de ferrite é mais simples, com apenas um único grupo de bobinas enroladas em uma barra de ferrite. O número de espiras da bobina é ajustado de acordo com a indutância necessária. Por exemplo, o indutor de barra de ferrite usado para receber sinais de baixa frequência em um rádio geralmente tem centenas a milhares de espiras. O projeto de enrolamento único permite que ele se concentre na filtragem de sinais ou no armazenamento de energia por meio de autoindutância.

2. Estrutura do núcleo magnético: a lógica de projeto do circuito magnético fechado e do circuito magnético aberto

O núcleo magnético é o fator-chave que afeta a eficiência da conversão de energia. A diferença na estrutura do núcleo magnético entre indutores e transformadores decorre de diferentes requisitos funcionais.

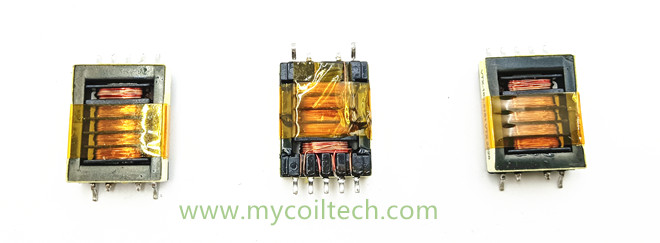

O núcleo magnético de um transformador deve adotar um projeto de circuito magnético fechado para maximizar a eficiência do acoplamento magnético entre os enrolamentos. O núcleo magnético do Transformador SMD-EE19 7+2 pinos Trata-se de uma estrutura emendada do tipo E. Os jugos superior e inferior e a coluna central formam um circuito magnético fechado, de modo que o campo magnético gerado pela bobina primária é quase completamente transmitido para a bobina secundária através do núcleo magnético, e a taxa de vazamento magnético pode ser controlada em até 5%. O transformador EM15 utiliza principalmente um núcleo magnético do tipo potenciômetro, que envolve completamente os enrolamentos dentro do núcleo magnético, reduzindo ainda mais o vazamento magnético e garantindo uma eficiência de transferência de energia superior a 95%. Essa estrutura fechada é a garantia do núcleo para que os transformadores alcancem funções eficientes de transformação de tensão e isolamento.

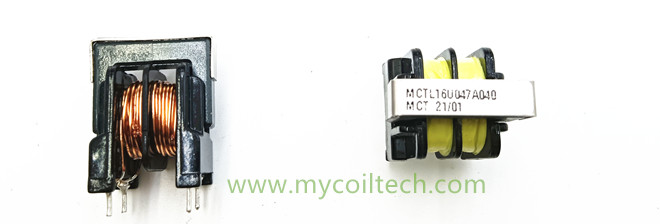

O núcleo magnético de um indutor visa "otimizar o desempenho da autoindutância" e, em geral, adota um circuito magnético aberto. O núcleo magnético do indutor de modo comum uu10.0 é uma estrutura emendada em U. Os dois grupos de bobinas são enrolados, respectivamente, nas colunas magnéticas em ambos os lados. Embora o circuito magnético não seja completamente aberto, o pequeno entreferro intencionalmente mantido pode reduzir o risco de saturação magnética, tornando-o adequado para cenários de alta corrente. O núcleo magnético do indutor de haste de ferrite de enrolamento único É uma estrutura em forma de haste completamente aberta (geralmente feita de material de ferrite). A bobina é enrolada ao longo da direção axial da haste de ferrite, e o campo magnético pode se difundir para o espaço externo. Embora este projeto reduza a eficiência do acoplamento magnético, ele pode melhorar significativamente a faixa de resposta de frequência do indutor, proporcionando-lhe um excelente desempenho em cenários de alta frequência, como sintonia de rádio.

3. Estruturas Adicionais: Diferentes Orientações de Aprimoramento de Funções e Simplicidade e Praticidade

Para se adaptar a diferentes ambientes de trabalho, as estruturas adicionais dos dois também apresentam diferenças óbvias.

Os transformadores precisam lidar com cenários de alta tensão e alta corrente, e suas estruturas adicionais priorizam a "segurança e a eficiência". Os enrolamentos dos transformadores EE19 e EM15 são equipados com múltiplas camadas isolantes (como filmes de poliamida), e a resistência à tensão pode atingir mais de 2000 V; alguns modelos de alta frequência também adicionam uma camada de blindagem de folha de cobre entre o primário e o secundário para suprimir a interferência eletromagnética. Os grandes transformadores industriais EM15 também são equipados com dispositivos de fixação de núcleo de ferro para evitar o ruído causado pela vibração das chapas de aço silício.

A estrutura adicional do indutor é mais concisa. A Indutor anti-interferência UU15.7 Fixa apenas a bobina e o núcleo magnético através de uma embalagem tipo concha, sem camada isolante adicional (devido à baixa tensão de trabalho); a estrutura do indutor de haste de ferrite é mais simples, geralmente adicionando apenas suportes plásticos em ambas as extremidades da haste de ferrite para fixar a bobina, e alguns modelos são revestidos com tinta isolante para evitar curto-circuitos na bobina. Este design simples permite a adaptação às necessidades de instalação de equipamentos miniaturizados (como rádios portáteis).

4. Conclusão: Um exemplo típico de função que determina a estrutura

Pode-se observar pelos modelos acima que o circuito magnético fechado com múltiplos enrolamentos e as complexas estruturas adicionais dos transformadores atendem à "transferência e conversão eficientes de energia"; enquanto o circuito magnético aberto com enrolamento único e o projeto simples dos indutores se concentram na "obstrução de corrente e filtragem de sinais". Compreender essas diferenças composicionais pode não apenas nos ajudar a identificar rapidamente os tipos de componentes, mas também a selecionar modelos com precisão no projeto de circuitos – por exemplo, usando o transformador EE19 para obter um redutor de potência e usando o indutor de ferrite para otimizar a sensibilidade de recepção do rádio, de modo que cada tipo de componente possa desempenhar seu papel máximo na posição correta.
