indutor de modo comumcom base tem alta eficiência, alta potência, alta corrente, baixa perda de potência, baixa temperatura, alta temperatura também está disponível. como excelente emi supressor, smt e baixo perfil também estão disponíveis.
Marca:
MCTitem número.:
MCT B36V with Base Series Common Mode ChokePorta de entrega:
Shanghaifábrica de componentes magnéticos profissionais, nós fornecemos bobinas de transformadores, núcleos de ferrite, produtos de bobina. principalmente paratransformadores eletrônicos de alta frequência, indutores de bobina, conversores de corrente contínua. custom made disponível!
Detalhes rápidos
número da peça: mct b36v com choke do modo comum da série baixa |
|
nome de marca: mct |
tipo: indutor de estrangulamento, alta exigência |
|
custom made: disponível |
freqüência de teste: 1khz / 0.25v |
|
logotipo: pode ser personalizado |
temperatura de operação: -40°c ~ + 105°c. |
|
transporte: ar, navio, etc |
certificação: iso9001, rohs, ce |
|
moq: qualquer quantidade |
Prazo de execução: 25 dias após o pagamento |
|
oem: disponível |
informação de parte
Nome do Produto:Bloqueador de modo comum indutor toroidal b36v com base
aplicações: fonte de alimentação. filtro de linha de entrada e saída, para filtragem de dispositivos sem conexão à terra estável. grandes bobinas de estrangulamento atuais. supressão de interferência de rádio no motor. poder sobre o transformador ethernet. sistema de condicionamento de energia.
Detalhes da embalagem: pp embalagem cinto + embalagem exterior caixa de papel duro + embalagem interna de algodão ou bandeja de plástico pérola
tempo de amostras: 7-10 dias para peças personalizadas, 3-5 dias para peças padrão.

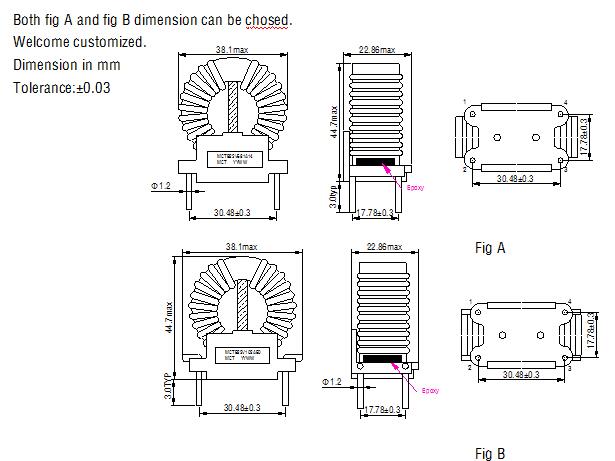

especificação do produto
parâmetro elétrico típico
mct part no. |
indutância (mh) min |
resistência dc (Ω) max |
corrente avaliado (a) |
mctb36v333a40 |
33,0 |
0,20 |
4,0 |
mctb36v223a50 |
22,0 |
0,10 |
5,0 |
mctb36v153a60 |
15,0 |
0,07 |
6,0 |
mctb36v103a70 |
10,0 |
0,05 |
7,0 |
mctb36v682a80 |
6,80 |
0,04 |
8,0 |
mctb36v472aa0 |
4,70 |
0,025 |
10,0 |
mctb36v332af0 |
3,30 |
0,015 |
15,0 |
mctb36v222a12 |
2,20 |
0,012 |
18,0 |
mctb36v222a19 |
1,50 |
0,008 |
25,0 |
mctb36v222a1e |
1,00 |
0,006 |
30,0 |
podemos decign.if você tem algum pedido, entre em contato conosco, nós lhe daremos uma resposta rápida
