bobinas de estrangulamento de modo comumcom base tem faixas de baixa frequência, design muito compacto, temperatura de operação: –40 ºC a +105 ºC. principalmente para supressão de ruído de linha de em / dc e dc / dc emi. sistema de comunicação emi linha de supressão de ruído. sistema automotivo emi linha de supressão de ruído. equipamento periférico de computador emi linha de supressão de ruído
Marca:
MCTitem número.:
MCT B42V with Base Series Common Mode ChokePorta de entrega:
Shanghaicomponentes eletrônicos de alta qualidade da fábrica iso9001, hefei mycoil technology co., ltd.estrangulamento do modo comum toroidaltem alta frequência e baixa perda de potência.
Detalhes rápidos
número da peça: mct b42v com choke do modo comum da série da base |
|
nome de marca: mct |
tipo: indutor de estrangulamento, alta exigência |
|
custom made: disponível |
freqüência de teste: 1khz / 0.25v |
|
logotipo: pode ser personalizado |
temperatura de operação: -40°c ~ + 105°c. |
|
transporte: ar, navio, etc |
certificação: iso9001, rohs, ce |
|
moq: qualquer quantidade |
Prazo de execução: 25 dias após o pagamento |
|
oem: disponível |
informação de parte
Nome do Produto:filtro comum do bloqueador do modo da placa do PWB de b42v com base
aplicações: fonte de alimentação. filtro de linha de entrada e saída, para filtragem de dispositivos sem conexão à terra estável. grandes bobinas de estrangulamento atuais. supressão de interferência de rádio no motor. poder sobre o transformador ethernet. sistema de condicionamento de energia.
Detalhes da embalagem: pp embalagem cinto + embalagem exterior caixa de papel duro + embalagem interna de algodão ou bandeja de plástico pérola
tempo de amostras: 7-10 dias para peças personalizadas, 3-5 dias para peças padrão.
especificação do produto

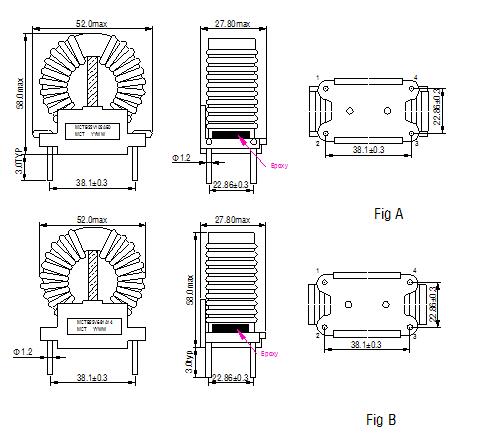

Ambas as figuras a e figs podem escolher. dimensão em mm tolerância: ± 0,03
parâmetro elétrico típico
mct part no. |
indutância (mh) min |
resistência dc (Ω) max |
corrente avaliado (a) |
mctb42v104a20 |
100,0 |
0,50 |
2,0 |
mctb42v563a40 |
56,0 |
0,20 |
4,0 |
mctb42v333a70 |
33,0 |
0,10 |
7,0 |
mctb42v183aa0 |
18,0 |
0,05 |
10,0 |
mctb42v103af0 |
10,0 |
0.03 |
15,0 |
mctb42v682aa1 |
6,80 |
0,02 |
17,0 |
mctb42v422a14 |
4,20 |
0,015 |
20,0 |
mctb42v302a19 |
3,00 |
0,012 |
25,0 |
mctb42v222a1e |
2,20 |
0,009 |
30,0 |
podemos decign.if você tem algum pedido, entre em contato conosco, nós lhe daremos uma resposta rápida
email: sales003@mycoiltech.com
skype: sales003_125
contato: miss lily yu
